CrossBoard

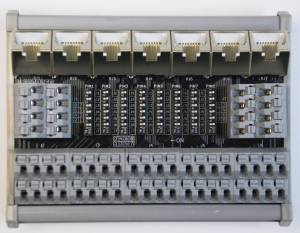

Кросс плата CrossBoard предназначена для удобного подключения витой пары в щите и позволяет при помощи перемычек «собрать», например, питание со всех датчиков в один провод.
Некоторые особенности
- устанавливается на DIN-рейку и занимает шесть модулей,
- все разъёмы ориентированы под 45 градусов для удобства подключения,
- помещается под стандартный (низкий) пластрон,
- для кроссировки лучше использовать провод максимум 0,75мм2 и наконечники НШВИ на это же сечение (в использованные клеммники DG250T больше не входит) длиной 10мм или 12мм,
- также можно использовать моножильный провод до 1,5 квадратов, но это не очень правильно,
- есть ещё вариант обжимать гибкий провод в наконечники НШВ (без пластиковой юбки), тогда тоже можно до 1,5 квадратов,
- при изготовлении на плату устанавливаются все перемычки, перед использованием нужно убрать те, которые не нужны (со всеми перемычками все контакты всех клеммников и разъёмов будут подключены параллельно).
Седьмой клеммник служит одновременно общим. Остальные входы замыкаются на него при помощи переключателей.
Максимальный ток на один контакт разъема RJ45 - 1 ампер.
Фото положения переключателей на CrossBoard-7 для подключения комбинированных датчиков.
На фото ИК-передатчики соединены параллельно на 1, 2, 3 и 7 портах
В связи с регулярно возникающими вопросами хочу уточнить один момент по подключению проводов к серым клеммникам DG250T на CrossBoard-7.
Оптимальная длина наконечников НШВИ для использования с нашей кросс-платой - 10мм (например, НШВИ 0,75-10). Можно использовать и длиной 12мм (например, НШВИ 0,75-12), они более распространены, чем 10, но, тогда либо немного их укорачивать после обжимки, либо смириться с тем, что они будут немного торчать неизолированной частью.
Самые распространённые наконечники длиной 8мм (например, НШВИ 0,75-8) в кросс-плате держатся плохо, так как вставляются не до конца.
