MegaD-Outdoor-Sensor
Предназначен для измерения следующий параметров:
- Температура (Temperature)
- Влажность (Humidity)
- Освещенность (Luminosity)
На этикетке нанесено направление, в котором ориентирован датчик освещённости (этой стороной датчик должен быть направлен «от здания»):

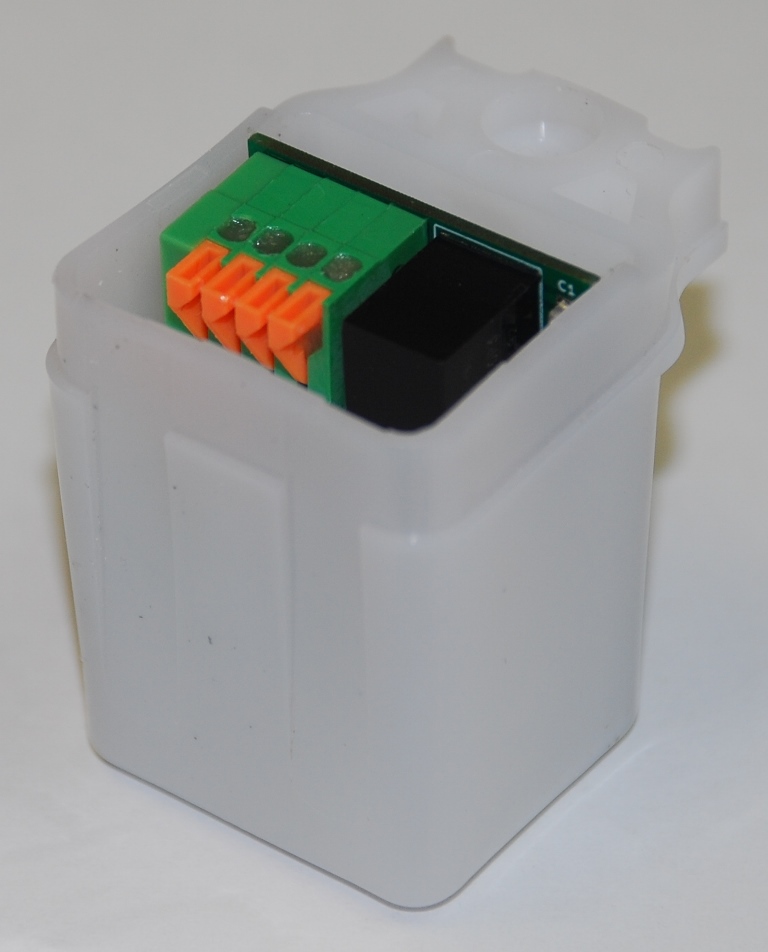

Комплект поставки: датчик и коробка. Опций нет.
Основные характеристики
- рабочая температура от 40 до +85°С,
- исполнение IP68 (возможна кратковременная работа при погружении в воду до 1 метра),
- датчик полностью покрыт влагозащитным покрытием HumiSeal 1A33 по военным стандартам,
- клеммник заполнен контактной пастой WAGO Alu-Plus,
- сенсор температуры и влажности HTU21D,
- сенсор освещённости MAX44009,
- на сенсоре HTU21D установлена защитная мембрана SF2,
- интерфейс I2C, длина линии до 80 метров,
- питание от 5 до 36 (номинально 12) вольт,
- размеры: 46х42х34мм (+46мм кронштейн крепления),
- потребляемая мощность 0,1Вт.
Рекомендация по монтажу
Я бы вообще повесил на северной стороне здания (если есть такая возможность), чтобы прямые солнечные лучи вообще на него не попадали. Если стену нагревают солнечные лучи, будут большие искажения картины по температуре на улице. Даже если повесить под подшивку крыши (теплый воздух же вверх поднимается, особенно при слабом ветре).
Лучше в тень, но ещё лучше два датчика, на разные стороны дома.
Подключение
- SCL (общий для I2C сенсоров),
- +12V,
- SDA (общий для I2C сенсоров),
- -12V.
Для параллельного подключения в одну кросс-плату с внутренними датчиками лучше соблюдать тот же порядок следования проводов (например, Т568А):
- SCL - бело-зелёный (БЗ),
- +12V - зелёный (З),
- SDA - бело-оранжевый (БО),
- не подключен,
- не подключен,
- -12V - оранжевый (О),
- не подключен,
- не подключен.
Снизу датчика имеются пять доволньно крупных отверстий. При закреплении датчика на стене лучше ориентировать его так, чтобы из этих отверстий могла вытекать вода (они были нижней точкой датчика).
Некоторые особенности
- датчик обычно монтируется на наружней стене здания, кронштейн можно смонтировать в ориентации вверх или за датчик,
- направление «от здания» (Front) указано на этикетке,
- рекомендуется использовать минимум два датчика на взаимно противоположных стенах здания, и использовать среднее арифметическое их показаний,
- для подключения лучше использовать специальную витую пару для внешней прокладки (обычно она в полиэтиленовой чёрной изоляции), так как изоляция обычной витой пары быстро разлагается на улице,
- лучше использовать двухпарный кабель, он проще укладывается в прорезь корпуса датчика,
- рекомендуется питание 12 вольт от Меги, также возможно питание от 5 до 36 вольт, минус датчика и Меги должен быть общий,
- для всех датчиков производится влагозащита методом погружения (сенсоры при этом защищаются, затем защита с сенсоров снимается),
- клеммник также полностью забит контактной пастой для влагозащиты,
- специальная мембрана Sensirion SF2 позволяет продлить жизнь сенсору влажности в условиях загрязнённости атмосферы частицами, вызывающими отравление сенсора,
- дополнительные вырезы в плате датчика увеличивают точность и скорость реакции сенсора температуры,
- использование импульсного модуля питания уменьшает нагрев внутреннего пространства и позволяет защитить датчик от помех, перегрева, превышения допустимого тока и коротткого замыкания,
- форма печатной платы датчика конусообразная для совместимости с разными видами корпусов,
- датчик легко разбирается и собирается при помощи единственного винта.
