MegaD-WallMount-Sensor

Предназначен для измерения следующий параметров:

1. Температура (Temperature)
2. Влажность (Humidity)
3. Освещенность (Luminosity)

Дополнительная функциональность

1. Датчик движения (Motion Sensor)
2. ИК-передатчик (IrDA)
3. Датчик углекислого газа (CO2)^{Опция: устанавливается для версии MegaD-WallMount-Sensor-CO2}

Внешний вид

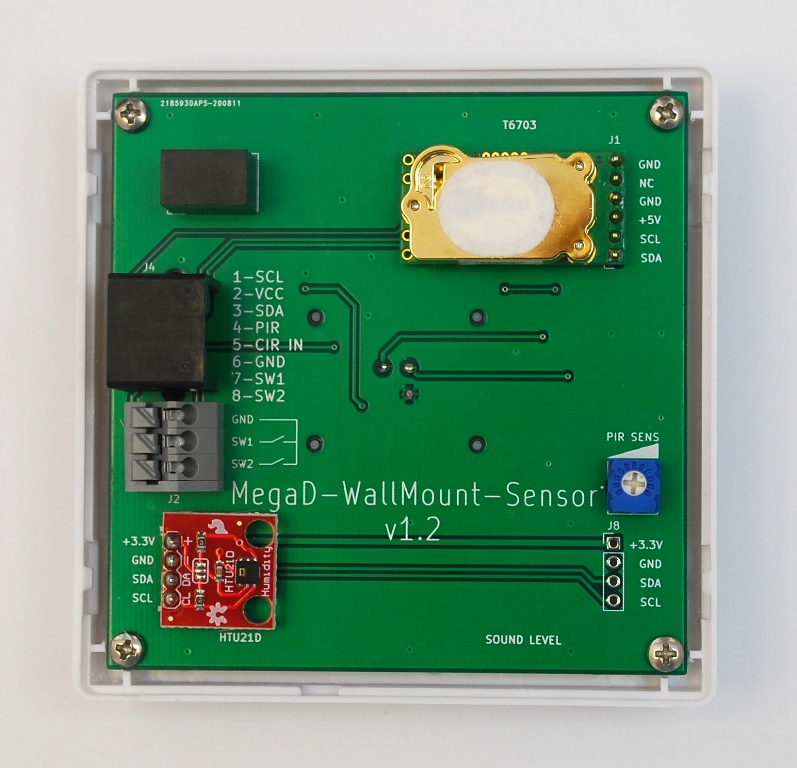

Вид внутри

Вид задней крышки

Комплект поставки

Комплект поставки: датчик и коробка. На коробке отмечено, оснащён ли датчик опциями - сенсорами углекислого газа и шума.

• рабочая температура от 40 до +85°С (без конденсации),
• исполнение IP30 (по спецзаказу возможна влагозащита),
• сенсор температуры и влажности HTU21D,
• сенсор освещённости MAX44009,
• PIR-сенсор движения с углом зрения 155гр., регулировкой чувствительности с индикацией срабатывания,
• ИК-передатчик с длиной волны 940нм и мощностью 160мВт,
• датчик СО2 T6703 0-5000ppm,
• опция - датчик шума с интерфейсом I2C (от 30 до 120 децибел, без претензии на метрологическую точность),
• интерфейс I2C, длина линии до 80 метров,
• возможность подключения через датчик двухкнопочного выключателя,
• питание от 7 до 36 (номинально 12) вольт (при использовании ИК-передатчика обязательно питание от 12 вольт моноблока),
• размеры: 85х85х26мм (+8мм линза),
• потребляемая мощность 0,9Вт (12В 75мА) пиковая, при подключенном сенсоре СО2 и 0,1Вт без него,
• масса: 75 гр.

Напротив кондиционера размещать нежелательно. Обычно монтируется на стену на высоте 1,8 - 2,2 метра, также с точки зрения адекватного измерения температуры датчик надо размещать на «ненаружной» стене (т.е. с противоположной стороны стены не должна быть улица). Поскольку датчик совмещенный, также надо учитывать и ориентацию PIR-датчика, чтобы в зону его действия попадала нужная площадь, сам он не загораживался какой-нибудь открытой дверью или мебелью, и на него не попадали прямые солнечные лучи.

Разъём RJ45 8P8C, цвет указан по стандарту Т568А:

1. SCL (общий для всех I2C сенсоров) - бело-зелёный (БЗ),
2. +12V - зелёный (З),
3. SDA (общий для всех I2C сенсоров) - бело-оранжевый (БО),
4. Выход PIR-сенсора движения - синий (С),
5. Вход ИК-передатчика (ШИМ -12 вольт) - бело-синий (БС),
6. -12V - оранжевый (О),
7. кнопка 1 (БК),
8. кнопка 2 (К).

• обычно монтируется на стену на высоте 1,8 - 2,2 метра, ориентация вентиляционных отверстий на корпусе - сверху и снизу (сенсор HTU21D - внизу),
• рассчитан на установку поверх стандартного подрозетника, крепление двумя саморезами по вертикали либо по горизонтали,
• при использовании ИК-передатчика требуется питание 12 вольт от Меги, без использования ИК-передатчика возможно питание от 7 до 36 вольт, минус датчика и Меги должен быть общий,
• сенсор движения имеет выход типа «открытый коллектор», который при срабатывании замыкается на минус (для подключения к «стандартному» входу MegaD-2561), время срабатывания датчика фиксировано (около 1,5 секунд),
• после подачи питания сенсор движения в течение нескольких минут калибруется, в течение этого времени возможны ложные срабатывания или несрабатывания, это нормально,
• ИК-передатчик (для управления бытовой техникой), подключается к ШИМ-выходам моноблока путём замены реле на модуль-перемычку (либо к оригинальной MegaD-2561 через модуль ИК-передатчика),
• корпус можно покрасить нитрокраской из баллончика в нужный цвет, если белый не устраивает (плата и линза легко снимается),
• чтобы разобрать датчик, нужно сдавить нижнюю крышку (основание) со сторон, на которых нет вентиляционных отверстий; при этом защёлки должны выйти из зацепления, и верхнюю крышку можно будет снять,
• контакты 7 и 8, а также землю (минус 12 вольт) при помощи клеммника можно использовать для подключения смонтированного ниже датчика двухклавишного выключателя, проложив кабель шлейфом (существенная экономия кабеля).

Под линзой MegaD-WallMount-Sensor:

• в центре PIR-сенсор с широким углом зрения и с увеличенной чувствительностью,
• сверху сенсор освещённости,
• снизу красный светодиод индикации срабатывания датчика движения,
• справа и слева ИК-светодиоды.

Про работу на потолке настенного датчика. Это возможно. Три датчика из тех, что у нас на длительных испытаниях, так и установлены. Но так сильно возрастает взаимное влияние сенсоров СО2 и температуры, да и под потолком банально более жарко. То есть, я бы рекомендовал ставить на потолок без СО2 сенсора и откалибровать показания по данным пирометра на высоте 1,5 метра от пола (внести поправку на сервере).
— d.v.ermakov » 26 сен 2019, 20:09

Штатных средств для отключения индикатора движения (красный светодиод) не предусмотрено. Но датчик легко разбирается, можно удалить резистор рядом со светодиодом или сам светодиод.
— d.v.ermakov » 19 дек 2023, 09:05
